航空摄影测量在水利工程地形测绘中的应用

发布日期:2022-01-06 13:19 浏览量:8355

现如今,航空摄影测量技术在城市规划和建设中发挥了积极的作用,尤其在水利工程设计方面。其中,获得水利工程地形测绘资料最科学的方法便是航空摄影测量。在实践中不一样的水利工程设计所要求的水利工程地形测绘资料精准度不尽相同,所以科学选用航空摄影仪以及航摄比例尺,是确保水利工程地形测绘精确度的核心。

一、航空摄影测量材料和方式

航测地形图借助航摄影像数据资料,经过外业像控测量及其内业空三加密测量,分析相片的相对和绝对定向元素之后,随后在创造空间立体模型,随之归纳到地面坐标系中实施立体量测形成图像。航摄仪选用、明确航摄比例尺、外业像控测量、内业空三加密测量精度以及立体测量精度都会给航测地形图精度产生干扰,科学选用航测技术方案能够保证水利工程设计对于航测项目地形图精度需求。

二、航空摄影测量像控点设置

1.区域网布点

平高点使用区域网实施设置,域网布点航线路径跨度是四条基线,而山区和偏远区域提升到六条基线,旁向跨度是两条航线。无规律区域网设点过程中,则在凹凸拐角处增添设置平高点。

2.航空摄影测量像片控制点

像片控制点测量是借助D与E级GPS控制点,即为起算点又为监测点,采取宝R8GNSS接收机,及其控制手簿相连FJCORS网络RTK系统,参照网络RTK技术来测量像控点。

网络RTK测量流动站将在CORS网高效服务区域内部,进一步实现数据和服务控制中心通讯;利用测量手簿设置流动站与实际坐标替换参数、平面和高程的收敛精度,设置与参考站通讯。若RTK测量流动站观测条件一切正常,观测之前务必进行初始化有关仪器,进一步获得固定解;若长期不可收获固定解时候,离开通信链路,随后再一次实施初始化。

每一个站观测频率是三次,每一次工作起始和结束务必在已知控制点上实施检核;RTK平面控制点测量平面坐标改变残差最大为1.5cm,限差cm,高程坐标变换残值最大是-2.9cm,限差cm;而手薄测量设置控制点单次的观测平面收敛精度为≤±2cm,高程收敛精度是≤±3cm。而在RTK像控点测量流动站观测作业中,采取三角架对中与整平,而观测历元数大于20个,每次测量的平面、高程坐标需达成≤±4cm 需求,后取中数是结论。

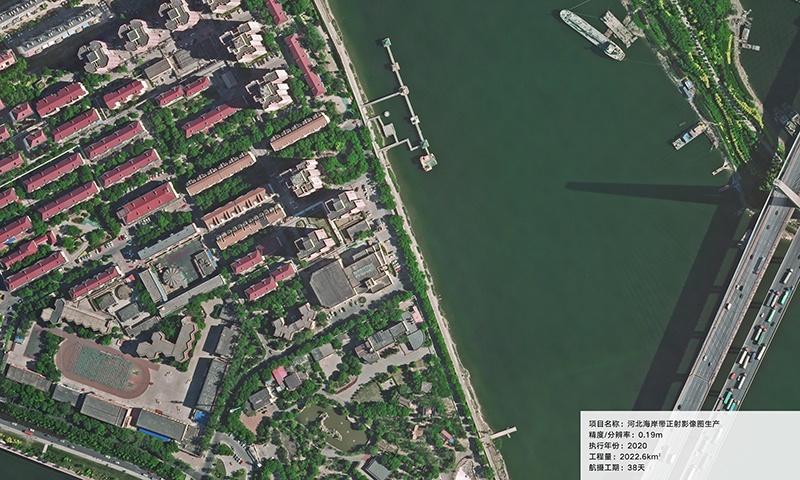

海岸带航摄案例

3.航空摄影测量技术中的空中三角测量

空中三角测量就是在立体摄影测量实践中,参照少部分野外控制点,并在室内实施加密控制点,计算加密点高程和平面位置测量方法,可实现野外控制点不足的区域测图来供应绝对定向控制点。重点使用已有的相关程序,而在实践测量中系统可自主实现设置,随后核算出对应地形位置,不用人为干预航空数码摄像器来实施内部指定设定。
